颠覆认知,将折腾进行到底-益德CPU反装主板装机体验

标签: 益德 CPU反装 b250主板 2021-01-11 09:23 3441 501 1

益德 CPU反装双极主板是一款完全颠覆性的产品,它具有很高的前瞻性,应用前景非常的广泛,其经济效益也不容小觑。

【开篇】



印象中个人装机都是好久之前的事了,本着够用就好的原则也没有升级平台的需求,然而最近上新的一款Q270主板瞬间提起了我的兴趣,可能大家会讲说一块34年前的老芯片主板有什么好兴奋的?其实不然,这款产品在我们平时接触到的装机平台上有些许不一样,它的CPU是安装在主板背面的---益德CPU反装双极主板,正是益德电子科技旗下初创品牌Enctec(元得电子)首发产品。


说到这相信此时的你和我一样一脸懵,CPU安装在主板背面散热器怎么部署?机箱又该怎么解决?带着这些疑问我进入元得电子科技官网了解了一番:这款主板由益德电子自主专利设计,主打被动式散热且支持多种DIY散热方式,满足不同领域应用需求。既然是DIY散热免不了一番折腾,对于喜欢折腾的我来说是一件很有趣的事情。废话不多讲,一起来看看吧!


【初识】





益德CPU反装双极主板全固态电容305mm*245mm标准ATX版型设计,基于Intel Q270芯片组支持第六、七代Intel Core i7/i5/i3以及奔腾/赛扬 LGA 1151处理器,支持Intel turbo boost 2.0睿频加速技术;配备四条DDR4内存插槽,支持DDR4 2400/2133 MHz DIMMs 最大支持容量64G2PCI-E X16插槽组强悍的ADM CrossFire X系统;1M.2接口支持Socket3M key Type 2242/2260/2280规格类型的SSD,支持PCI-EX4,理论接口速度高达32Gbps, 不过M.2插槽中的SATA通道是和SATAIII 6接口共享带宽,所以如果安装SATA速率的M.2设备,SATA 6接口将无法使用。


侧板除常规的接口外使用了2intel i211千兆网口设计,i211网口一般多用于家庭以及小型办公,拓展性还是比价丰富的。最后就是随主板附赠的驱动光盘,后面我们需要用到。


【主件及辅料】




知晓了主板的性能和参数后,在装机前我准备了必要的硬件配置和辅助材料,再此感谢@加菲猫@大同笨笨猫 两位的鼎力支持!


本篇硬件测试平台:

板:益德Q270反装CPU双极主板

C  P  Ui7-7700

散 热 器:九州风神玄冰400幻彩版

内 存 条:金士顿HyperX Savage DDR4 2400 4G

盘:ORICO迅龙 M.2 NVMe 128G SSD

卡:XFX讯景R7950双酷魂

源: ApexGaming AJ-650M 650W金牌全模组电源

箱:特别定制版开放式机箱

境: DirectX 12

操作系统:Windows 10专业版




正式安装及测试前我需要做一件事情就是给南桥芯片“穿上外衣”:涂抹硅脂加装散热片。估计是主板版型问题常规散热片装上去是歪的,当然这并不妨碍我们接下来要做的事情。


【硬件的安装及测试】




定制版的开放式机箱组装颇费了一番脑筋。这款开放式机箱属实大气,提着就能走。根据主板及其他硬件布局调整了最佳固定位,加上了电源开关键及机箱前置面板USB3.0音频插板。




整片主板最难安装的就是散热器,主因就是CPU在背板。进入官网后官方给出了两种实例解决方案:一是通过常规机箱背板改装散热;二是将主板完全和鱼缸固定贴合散热。根据自身实际情况发现两种官方方案实行起来非常困难,常规机箱改装需要对机箱背板进行裁剪切割并对其开孔位进行固定;鱼缸散热手工工具要齐全,看着整洁干净的房间我无奈地摆摆手。难道没有其他办法来解决散热这个棘手问题?


随后我拿着产品去电脑城逛了一圈发现CPU反装主板几乎没有,好些店家表示没有见过这类主板毫无办法,悻悻而归的我对着主板陷入思考:常规的散热安装方法可不可行?更换常规固定扣具能不能解决?又或者不需要固定扣具?如此种种设想在脑海挥之不去,为彻底解决CPU散热问题,我决定对自己的这些设想进行尝试。




将散热器拿到固定位进行比对安装,发现固定扣具被固态电容阻挡根本没有安装空间,而购买通用型扣具又怕不合适且耗费大量时间。思来想去决定放弃固定扣具改用长柄螺丝,在一番操作下发现这种改装效果令人满意,既然可行那我们就着手进行散热器安装。

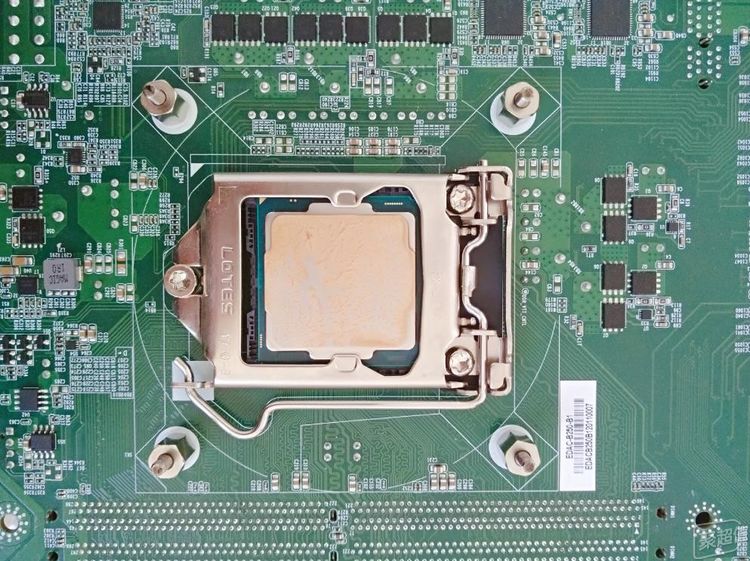

CPU涂好硅脂后将散热器紧贴到改装后的扣具上,用螺母进行夹紧固定并插上主板散热风扇4位插针,最后将主板固定到机箱上大功告成。轻改装扣具近乎完美地解决了CPU不能安装常规散热器的问题,我们来看看改装过的散热器散热效果怎么样。



开机待机运行30分钟后测试我们看到CPU温度正常,散热器运行无异常,表明CPU反装散热器轻改装是成功的。经过近3天的摸索和试验终于解决了棘手的CPU散热问题,着实让人松了一口气。当然了我的改装方案也仅仅是一个可行性参考,如果大家有更好的方案欢迎下方留言探讨!那接下来我们继续安装其他的硬件设备。

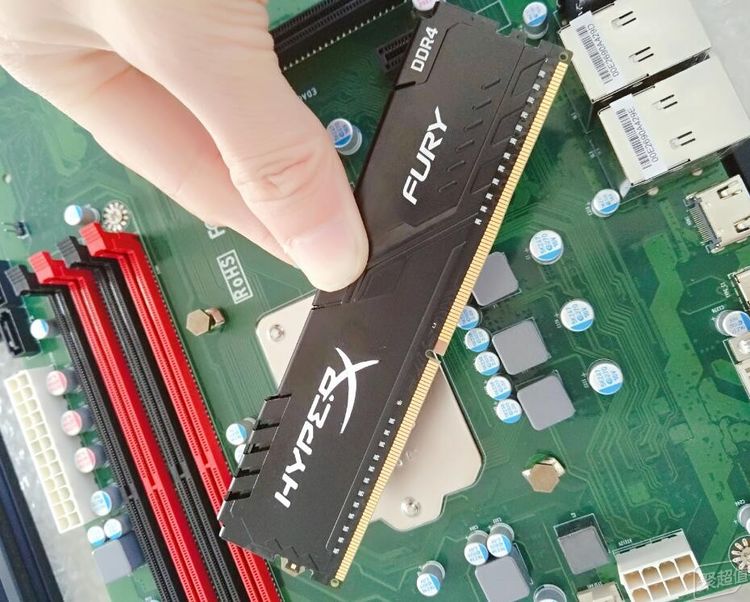

金士顿骇客神条 HyperX Savage DDR4 2400 4G 内存, 黑色PCB印制板加黑色马甲组合设计,为保证内存高稳定性并没有增加灯光电路,扎实的工艺用料以及抢眼的冷酷马甲半封闭式散热造型我非常喜欢, 安装上后也特别帅气。一起来看看它的参数表现。



金士顿品牌9月生产封装,南亚颗粒,用料很足。





XFX 讯景R7950双酷魂显卡安装没有什么难度,型号虽然比较老但性能依旧不输同级别产品,玩玩《绝地求生:大逃杀》来看看它的效果。



设置好游戏效果后可以看到显存占用情况,使用XFX讯景R7950双酷魂3G即使在非常低画质下也接近2GB,在一些复杂的游戏场景里面显存占用过高会出现卡顿情况。毕竟是一块比较老的显卡,但有主板加持丝毫不影响我们的游戏体验。




在主板加持下人物、房子、景色等等物体表现非常细腻。





ORICO 迅龙M.2 NVMe 128G SSD,标准的2280规格其性能不容小觑,测试发现效果惊人。




AS SSD Benchmark进行测试其读取速度是1727.71MB/S,写入速度是1590.90MB/S,而且4K-64的性能表现也比较突出。通过CrystalDiskMarK测试读取速度为1783.86MB/S,写入速度为1541.25MB/S,结果很是霸气。



AJ-650M 650W 金牌全模组电源,采用经典的红黑配色非常有活力。全日系105°电解电容让这款电源在高温环境下依旧稳定运行。散热上使用日制双滚珠轴承静音风扇配以凤舞冲网孔和散热栅格设计很是亮眼,而且安装也非常简单。用定制的L型电源固定位扣片同比例对准好电源螺丝孔后固定安装就可以了,我们来看看待机使用和游戏体验下各自功耗情况。




待机状态下温度和功率基本上可以忽略不计。




运行《绝地求生:大逃杀》30分钟后,主板及各硬件在满载下运行 温度和功耗把控得非常不错,电源运行正常无明显噪音。



益德CPU反装双极主板是一款颠覆性的产品,它采用CPU反装自主专利设计,完全打破传统视界,具有很高的前瞻性,应用前景也非常的广泛,大面积部署可预见可观的经济效益。


经过近一周的使用,DIY平台运行没有任何问题。当然一个全新思维的设计平台不足的地方也是有的,除了本文提到的散热器部署和机箱选择外,intel Q270芯片组似乎是太过于陈旧,性价比没有明显的优势。作为官方全新主打的一款逆思维产品,搭配定制的开放式机箱散热不受任何束缚外,其全新的DIY平台让用户选择更为广泛,不必拘泥于传统让硬件安装搭配有更高的趣味性,我们还有什么理由去拒绝呢。



优点
  • DIY自由打造让你即可拥有
  • 拓展强悍可玩性高
  • 应用广泛前瞻性好
缺点
  • 没有专属机箱
  • 没有专属CPU散热片
  • 产品包装过于简陋
楼主评分 8.7 总分:10分
  • 外观:
    10.0
  • 性能:
    8.0
  • 价格:
    8.0
399.0
作者心动价
